Frontplatten & Gehäusebearbeitung

Wir fertigen und bearbeiten Frontplatten, Gehäuse und mechanische Komponenten nach Ihren Vorgaben – inklusive CAD‑Design, Konstruktion, Beschriftung und Integration elektronischer Baugruppen.

Präzision & moderne Fertigung

INdividuelles Design

nahtlose integration

Persönliche Beratung

Maßgeschneiderte Lösungen für Ihre Elektronik

Wir entwickeln und fertigen Frontplatten, Gehäuse und mechanische Komponenten, die perfekt auf Ihre Elektronik abgestimmt sind. Von der CAD‑Konstruktion über die mechanische Bearbeitung bis zur Integration in komplette Geräte bieten wir Ihnen eine durchgängige Lösung aus einer Hand.

Hände messen eine Frontplatte mit einem Messschieber

  • Integration elektronischer Baugruppen

  • Materialdisposition & Koordination externer Leistungen

  • Serienfertigung & Endmontage

02

Frontplatten für SHF 11106 A Error Analyzer

  • CNC‑Bearbeitung (Fräsen, Bohren, Senken)

  • Beschriftung & Oberflächenveredelung

01

Hände löten Bauteile auf Leiterplatte

  • Mechanische Konzeption & CAD‑Design

  • Konstruktion von Frontplatten, Gehäusen & Frontfolien

03

create a modern background for a tech company using dark, soft blue and medium green. gree

SERVICE DETAILS

  • Sketch On Notebook

    Mechanische Konzeption & CAD‑Design

    Leistungen:

    • Entwicklung, Konstruktion und Prototypenfertigung Ihrer Frontplatte

    • CAD‑Design für Frontplatten, Gehäuse und mechanische Baugruppen

    • Erstellung fertigungsgerechter Zeichnungen und Druckvorlagen

    • Frontplattendesign, Layout und Integration aller mechanischen Komponenten

    • Verarbeitung aller gängigen Datenformate: cdr, dxf, dwg, eps, fpd, hpgl, pdf

    ​

    ​

    Vorteile:

    • Perfekte Passform für Elektronik, Displays, Steckverbinder

    • Optimale thermische und mechanische Auslegung

    • Ideal für Industrie-, Mess- und Kommunikationstechnik

  • create an image of 4-5 industrial aluminum metal sheets laying on top of each other. they

    Materialien

    Verfügbare Materialien:

    • Aluminium

      • Kratzfreie Oberfläche

      • Beidseitig eloxiert oder rückseitig chromfrei passiviert

      • Materialstärken: 1 / 1,5 / 2 / 2,5 / 3 / 4 mm

      • Abmessungen bis 450 × 500 mm

    • Acrylglas

      • Transparent oder opak

    • Kunststoffe

      • ABS, PC, PVC

    • Frontfolien

      • Polycarbonat & Polyester

      • Stärke: 100 µm – 300 µm

    Vorteile:

    • Große Materialvielfalt für unterschiedliche Anwendungen

    • Hochwertige Oberflächen für professionelle Geräteoptik

    • Ideal für Frontplatten, Bedienfelder und Gehäuseabdeckungen

  • Frontplatten_Gehäuse.jpg

    Bearbeitungsverfahren

    Mechanische Bearbeitungsverfahren:

    • Außenkonturfräsung mit Fase

    • Innenkonturfräsung & Ausbrüche mit Radien ab 1,0 mm

    • Tiefenfräsung, Planen und Nutenfräsung

      • Ideal für umlaufende Dichtungen

    • Bohrungen & Gewindefräsen ab M2.0

      • Auch als Sackgewinde

    • Eingepresste Montageelemente

      • In der Frontplatte oder verdeckt von der Rückseite

    ​

    Vorteile:

    • Präzise CNC‑Bearbeitung

    • Saubere Kanten & hohe Wiederholgenauigkeit

    • Perfekt für Prototypen, Kleinserien und mittlere Serien

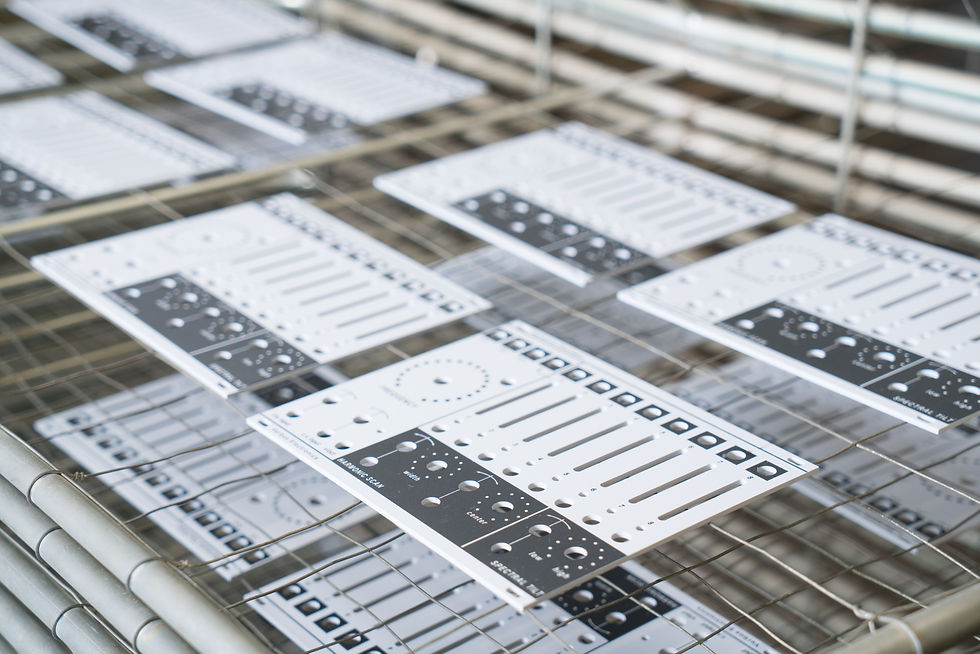

  • Weiße Frontplatten mit schwarzen Aufdrucken

    Oberflächen & Beschriftung

    Oberflächenveredelung:

    • Natur oder farbig eloxiert

      • Keine blanken oder rohen Schnittkanten

    • Lackiert oder pulverbeschichtet

      • Verschiedene Strukturen & Farben

    • Rückwand chromfrei passiviert (RoHS‑konform)

      • Ideal für EMV‑Anwendungen

    ​

    Beschriftung & Design:

    • Siebdruck

    • Digitaldruck

    • Mehrfarbiger Untereloxaldruck

      • Nach RAL, Pantone®, HKS oder Farbmuster

    • Frontplatten mit laminierter oder eingelegter Designfolie

      • Rückseitig bedruckt für langlebige Optik

    ​

    Vorteile:

    • Hochwertige, langlebige Beschriftung

    • Perfekte Optik für Bediengeräte & Industrieelektronik

    • EMV‑gerechte Rückseitenbeschichtung

  • Person lötet Leiterplatte

    Integration elektronischer Baugruppen

    Leistungen:

    • Einbau von Leiterplatten, Modulen und Sensoren

    • Verdrahtung & Verbindungstechnik

    • Mechanische Fixierung & ESD‑gerechte Montage

    • Aufbau kompletter Frontmodule und Bedienfelder

    ​

    ​

    Vorteile:

    • Mechanik & Elektronik perfekt abgestimmt

    • Minimale Schnittstellenverluste

    • Hohe Prozesssicherheit

  • Lagersystem.jpg

    Materialdisposition & Koordination

    Leistungen:

    • Vollständige Materialdisposition

    • Koordination der Elektronik- und Mechanikfertigung

    • Steuerung externer Dienstleistungen (z. B. Beschichtungen, Spezialbearbeitungen)

    • Wareneingangsprüfung & Rückverfolgbarkeit

    ​

    ​

    Vorteile:

    • Weniger Aufwand für Ihre Einkaufsabteilung

    • Reibungslose Abläufe ohne Schnittstellenverluste

    • Terminsichere Fertigung

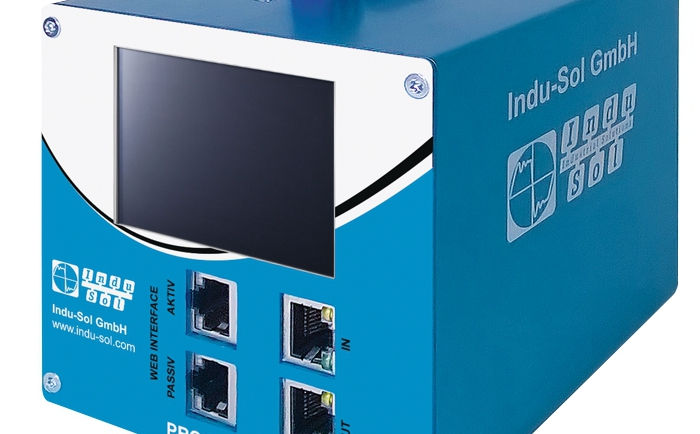

  • Gehäusebearbeitung.jpg

    Verpackung, Seriennummern, Logistik

    Leistungen:

    • Montage kompletter Frontmodule

    • Integration in Gerätegehäuse

    • Funktionsprüfung & Endkontrolle

    • Verpackung & Versand

    ​

    ​

    Vorteile:

    • Fertige Module direkt für den Gerätebau

    • Dokumentierte Qualität

    • Effiziente Serienprozesse

create a modern background for a tech company using dark, soft blue and medium green. gree

Unser Prozess

Ein klarer, sicherer Weg vom Bauteil zum Gerät.

01

Analyse & Beratung

Wir starten mit einer technischen Abstimmung: Technische Abstimmung, CAD‑Design, Stücklistenprüfung, Fertigungskonzept.

02

Materialauswahl & Fertigungsplanung

Materialdisposition, Wareneingang, CNC‑Programmierung, Oberflächenvorbereitung.

03

Bearbeitung & Integration

Fräsen, Bohren, Beschriften, Montage und Integration elektronischer Komponenten.

04

Prüfung & Auslieferung

Funktionsprüfung, Sichtkontrolle, Verpackung und termingerechte Lieferung.

Qualität & Standards

Unsere Fertigung erfüllt höchste Qualitätsanforderungen und garantiert zuverlässige Ergebnisse.

Stilisiertes CIP Logo mit orangefarbenem Bogen auf schwarzem Hintergrund.

IPC - Standards

Schild mit 'AOI Inspection' auf grüner Leiterplatte mit Bauteilen.

AOI - Inspection

Tablet-PC präsentiert detailliertes Leiterplattendesign mit integriertem Prozessorchip.

Rückverfolgbarkeit

Branchen, die wir unterstützen

Wir fertigen Leiterplatten für vielfältige Anwendungen und liefern zuverlässige Lösungen für unterschiedliche Industrien.

create a modern background for a tech manufacturing company that makes circuit boards. usi

Elektronische Baugruppen für Steuerungen, Sensorik und industrielle Prozesse – robust, präzise und für den Dauerbetrieb ausgelegt. Wir unterstützen Hersteller dabei, ihre Anlagen effizienter, sicherer und intelligenter zu machen. Durch kurze Wege und flexible Fertigung können wir auch komplexe Varianten schnell realisieren.

Industrial Conveyor Chains

Automatisierungstechnik

create a modern background for a tech manufacturing company that makes circuit boards. usi

Hochpräzise Elektronik für Messgeräte, Prüfstände und Datenerfassungssysteme, bei denen Genauigkeit und Stabilität im Fokus stehen. Unsere Fertigung sorgt für reproduzierbare Qualität, die auch langfristig verlässliche Messergebnisse ermöglicht. Dank unserer Erfahrung in sensiblen Anwendungen kennen wir die Anforderungen dieser Branche im Detail.

Image by Bernd 📷 Dittrich

Messtechnik

create a modern background for a tech manufacturing company that makes circuit boards. usi

Dokumentierte, sichere Fertigung für medizinische Geräte und diagnostische Systeme – mit klaren Prozessen und hoher Rückverfolgbarkeit. Wir arbeiten eng mit unseren Kunden zusammen, um regulatorische Anforderungen zuverlässig zu erfüllen. Präzision und Sorgfalt stehen dabei in jedem Schritt im Mittelpunkt.

Medical Examination Room

Medizintechnik

create a modern background for a tech manufacturing company that makes circuit boards. usi

Elektronik für nachhaltige Anwendungen wie Energieüberwachung, Umweltmessung und Smart‑Energy‑Lösungen. Unsere Baugruppen unterstützen Unternehmen dabei, Ressourcen effizienter zu nutzen und Umweltparameter zuverlässig zu erfassen. Mit flexiblen Produktionskapazitäten begleiten wir sowohl innovative Startups als auch etablierte Anbieter.

Solar Panel Array

Umwelt- & Energietechnik

create a modern background for a tech manufacturing company that makes circuit boards. usi

Zuverlässige Elektronik für Maschinenbau, Fertigungsanlagen und industrielle Anwendungen, die unter anspruchsvollen Bedingungen funktionieren müssen. Wir fertigen robuste Baugruppen, die auch bei Vibration, Temperaturwechseln oder Dauerlast stabil bleiben. Durch unsere langjährige Erfahrung verstehen wir die hohen Anforderungen industrieller Umgebungen.

Industrielle Maschinerie mit Ketten und Zahnrädern, Präzisionsmechanik Produktionslinie.

Industrieelektronik

create a modern background for a tech company using dark, soft blue and medium green. gree

FAQ

  • Aluminium, Stahl, Edelstahl, Kunststoff, Verbundmaterialien und kundenspezifische Werkstoffe.

  • Ja. Wir integrieren Leiterplatten, Displays, Taster, Steckverbinder und komplette Bedienmodule.

  • Ja. Wir übernehmen mechanische Konzeption, CAD‑Design und fertigungsgerechte Konstruktion.

  • Lasergravur, Siebdruck, Digitaldruck und mechanische Gravur.

  • Ja. Unsere Prozesse sind ideal für Prototypen, Kleinserien und mittlere Serien.

Jetzt Projekt Anfragen

Teilen Sie uns Ihr Projekt mit, wir übernehmen den nächsten Schritt.

Zwei Frontplatten mit Aussparungen
